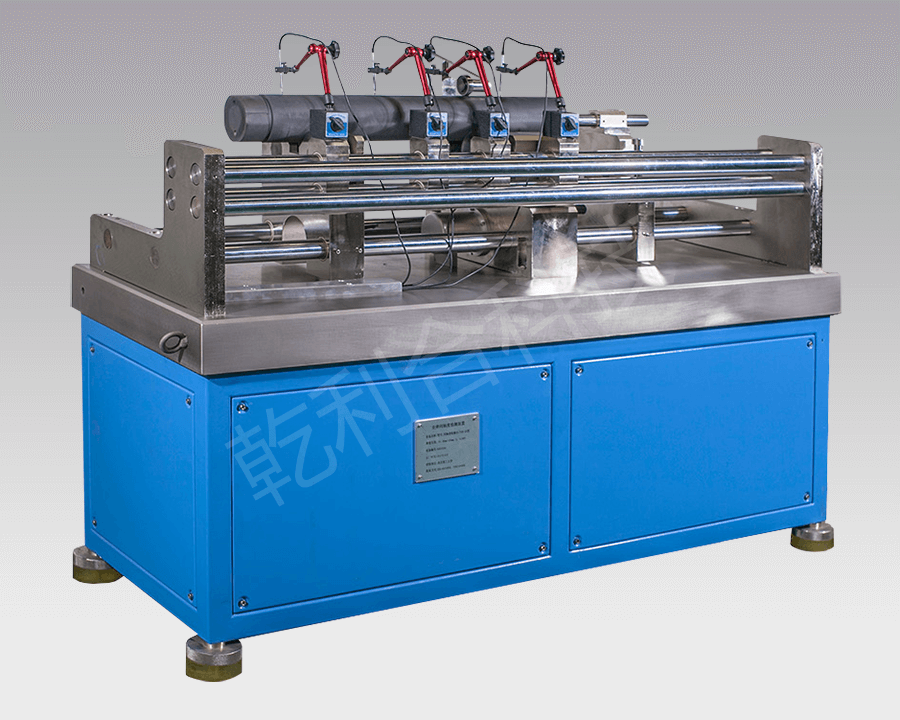

本系统用于DJ产品同轴度的检测，通过沿D体轴线方向安装的多个位移传感器得到多个位置的圆心，从而实现D体同轴度的检测。本系统结构设计先进合理，产品和功能元器件达到先进水平，具有优越的性能，能够长期、安全和可靠的使用。系统配备独立的测试软件，采用虚拟仪表技术，有良好的用户界面，使用方便、操作简单，是科研院所理想的同轴度测试系统。
技术特点:
²同轴度测试采用自动定位装置，定位精度高、定位重复性好；
²采用高精度位移传感器，测试精度高、重复性好；
²具有专用测试软件，软件采用最小二乘法进行拟合，自动计算同轴度结果，方便、实用性好；
²数据采集卡采样精度高，频响好，采样速率高，能实时采集传感器得到的位移变化信号；
²位移传感器测试位置可调，装夹方便，通用性好。
技术指标：
|
技术参数 |
技术指标 |
|
量程范围 |
≥1mm (半径差) |
|
最大直径 |
ф300mm |
|
最小直径 |
ф10mm |
|
最大测量长度 |
2000mm |
|
最大承载 |
1000Kg |
|
测试精度 |
10μm |
|
导轨移动的直线性 |
0.5μm/100mm |
|
传感器分辨率 |
0.1μm |
|
转速 |
1r/min -12r/min之间任意选择（有手动与自动转换功能） |
