基于静值矩平衡原理，研制了刀口平衡式静值矩测量系统，该静值矩测量系统主要用于飞机螺旋桨桨叶、飞机发动机叶片、船用螺旋桨、燃气轮机叶片等产品静值矩测量。

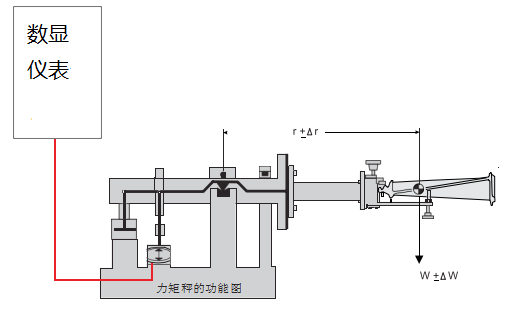

刀口平衡式测试原理图
技术特点：
² 采用天平原理，方法直观，操作简单；
²静值矩测量系统能直接测量螺旋桨、发动机叶片、燃气轮机叶片的绝对静值矩。
技术指标：
|
型号 |
ZLJC-0.1 |
ZLJC-0.3 |
ZLJC-1 |
ZLJC-3 |
ZLJC-10 |
ZLJC-100 |
|
质量范围（kg） |
0.02-0.1 |
0.1-0.3 |
0.3-1 |
1-3 |
3-10 |
10-100 |
|
静值矩测量精度（g*m） |
0.1 |
0.3 |
0.1 |
0.3 |
1 |
3 |
|
静值矩测量重复性精度（g*m） |
0.02 |
0.06 |
0.2 |
0.6 |
2 |
6 |
|
静值矩灵敏度（g*m） |
0.002 |
0.006 |
0.02 |
0.06 |
0.2 |
0.6 |
|
静值矩测量不确定度（g*m） |
0.02 |
0.06 |
0.02 |
0.06 |
0.2 |
0.6 |
|
静不平衡量装调重复精度（g*m） |
0.002 |
0.006 |
0.02 |
0.06 |
0.2 |
0.6 |
|
允许剩余静不平衡量（g*m） |
0.02 |
0.06 |
0.2 |
0.6 |
2 |
6 |
|
可测量的最大不平衡量（g*m） |
2 |
6 |
10 |
20 |
100 |
600 |
|
加载方式 |
手动 |
手动 |
手动 |
手动 |
手动 |
手动 |
|
设备参考尺寸mm |
300*200 |
300*200 |
400*300 |
400*300 |
500*300 |
800*600 |
|
设备参考质量kg |
100 |
100 |
200 |
200 |
400 |
400 |
|
型号 |
ZLJC-0.1 |
ZLJC-0.3 |
ZLJC-1 |
ZLJC-3 |
ZLJC-10 |
ZLJC-100 |
