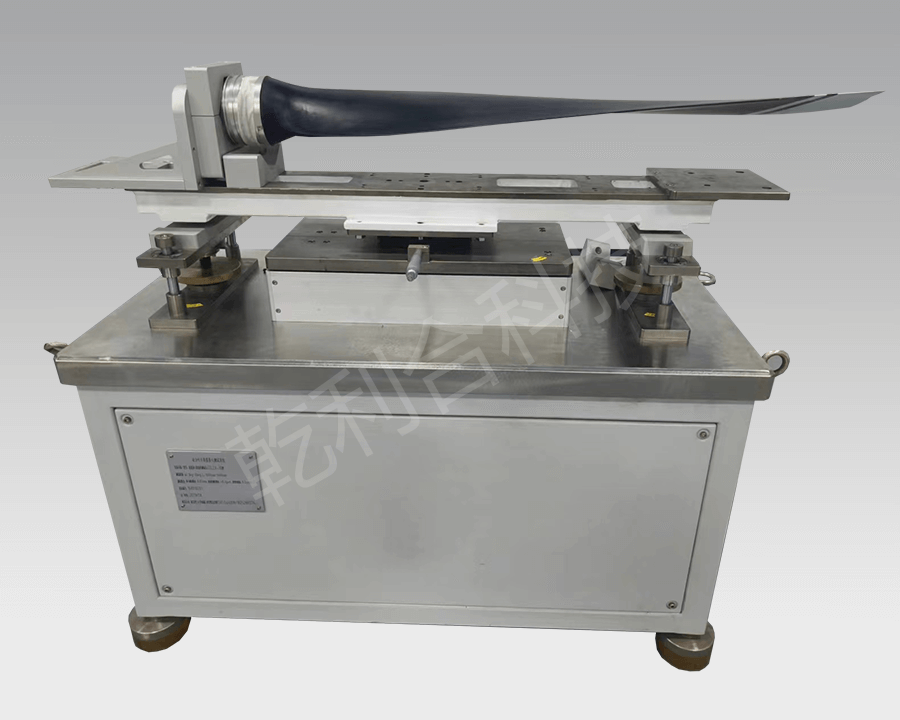

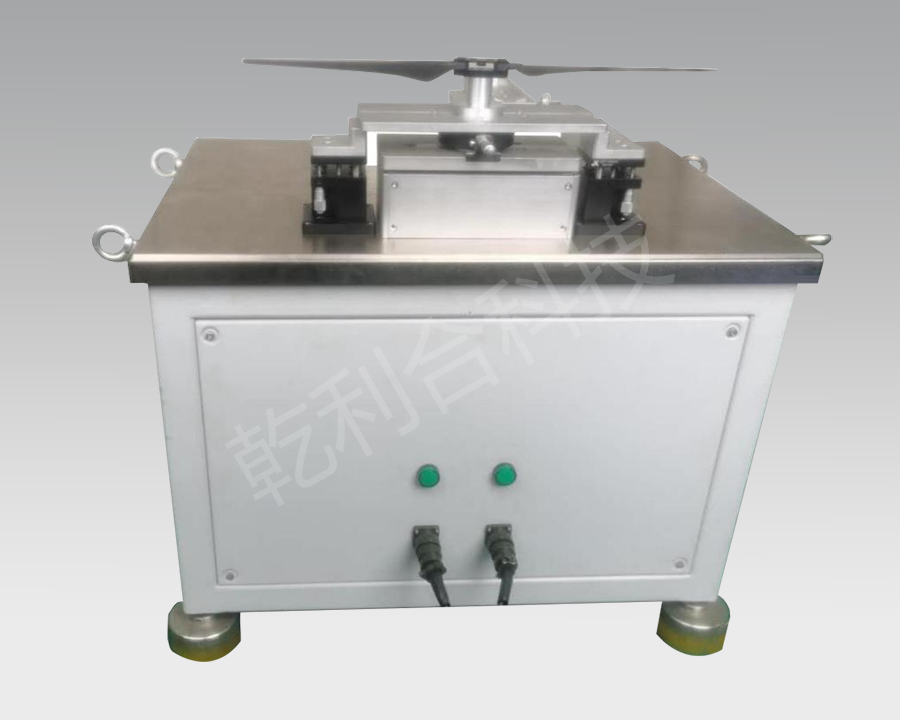

根据螺旋桨桨叶类产品的特点，回转轴垂直于水平面，基于原创《垂直分解质心高精度测试理论》，采用《高精度旋转式静值测量与装调方法》，成功研制了垂直轴系类产品（具有垂直轴系的螺旋桨主桨叶、尾桨叶等）的静平衡测量与装调系统，已应用于直升机螺旋桨、无人机螺旋桨、船用螺旋桨等产品的静平衡测量与装调。
技术特点：
²基于高精度旋转式静值测量技术，采用可控定点测量，通过差值技术消除系统误差，实现了桨叶展向和弦向静值矩的高精度测量；
²采用静值装调技术，实现了桨叶展向静值矩和弦向静值矩参数的高精度装调，提高了直升机飞行稳定性和可靠性。
技术指标：
|
型号 |
CJPH-1 |
CJPH-10 |
CJPH-100 |
CJPH-500 |
|
待测物体质量（kg） |
0.1～1 |
1~10 |
10~100 |
100~500 |
|
质量测试精度（g） |
0.1 |
1 |
10 |
100 |
|
静值质心测试精度（mm） |
上量程：0.01 下量程：0.01 |
上量程：±0.01 下量程：±0.01 |
上量程：±0.01 下量程：±0.01 |
上量程：±0.02 下量程：±0.02 |
|
静值质心重复性精度（mm） |
0.01 |
0.01 |
0.01 |
0.02 |
|
静不平衡量测量精度（gmm） |
上量程：10 下量程：1 |
上量程：100 下量程：10 |
上量程：1000 下量程：100 |
上量程：5000 下量程：1000 |
|
静不平衡量测量重复性精度（gmm） |
上量程：10 下量程：1 |
上量程：100 下量程：10 |
上量程：1000 下量程：100 |
上量程：5000 下量程：1000 |
|
静不平衡量测量不确定度（gmm） |
上量程：10 下量程：1 |
上量程：100 下量程：10 |
上量程：1000 下量程：100 |
上量程：5000 下量程：1000 |
|
静不平衡量灵敏度（gmm） |
1 |
10 |
100 |
1000 |
|
可测量的最大静不平衡量（gm） |
50 |
600 |
1000 |
5000 |
|
加载方式 |
手动/自动 |
手动/自动 |
手动/自动 |
手动/自动 |
|
设备参考尺寸mm |
500*300 |
600*400 |
1000*800 |
1500*1000 |
|
设备参考质量kg |
200 |
200 |
300 |
500 |
